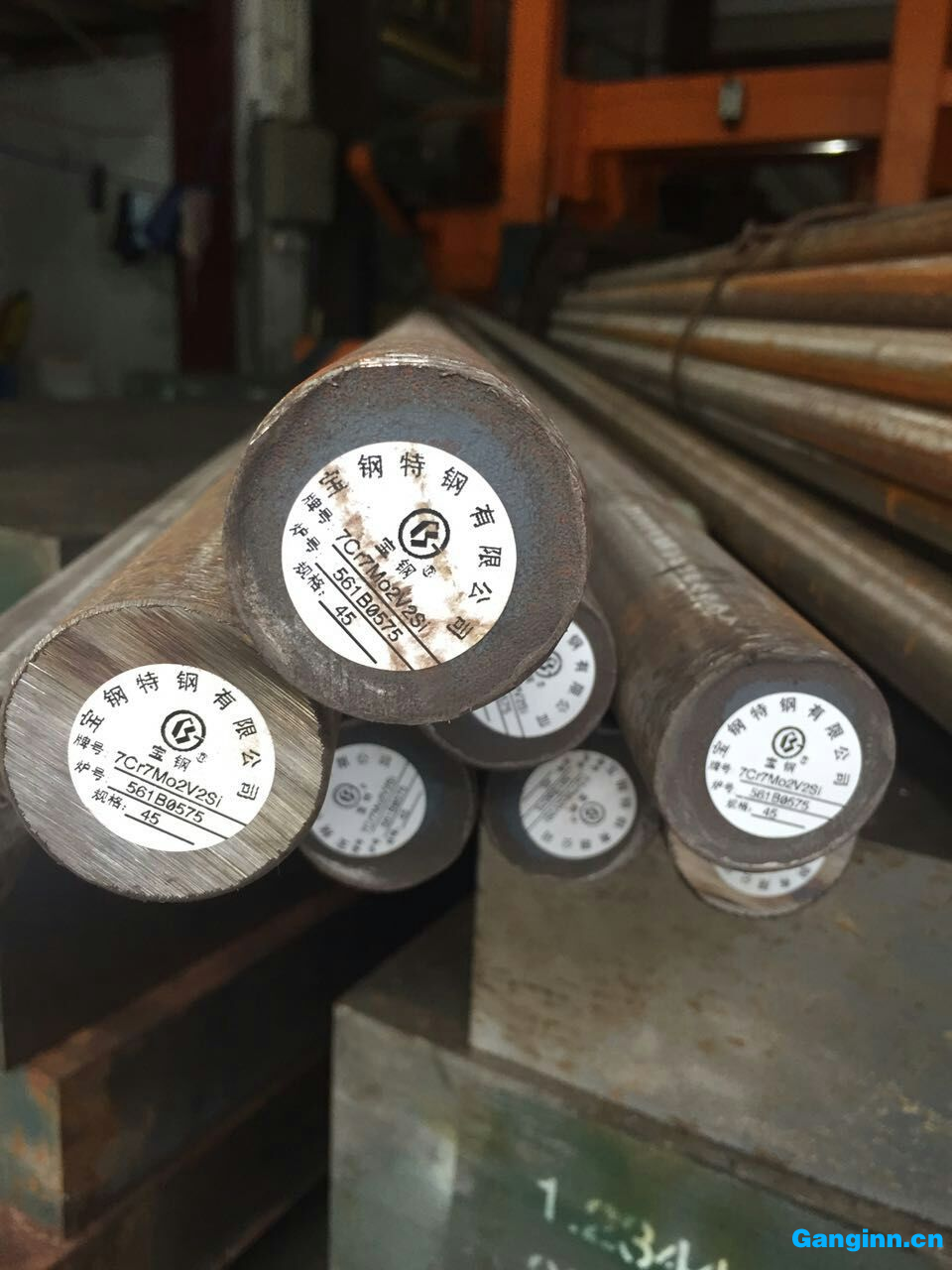

新式高堅韌冷作模具鋼 LD
冷作模具鋼 LD(7Cr7Mo2V2Si)具備抗壓強度高，延展性好，抗磨損，冷、熱加工工藝特性優質，熱處理溫度范圍寬，熱處理工藝形變小等．特性。其抗拉強度延展性均比Cr12MoV鋼高，是實用性強的冷工模具材料，曾獲機械部重特大科研成果3等獎。
1.1.1典型性成分(Wt％)
|
原素 |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
V |
|
成分 |
0.72 |
0.40 |
1.00 |
≤0.03 |
≤0.03 |
7.00 |
2.10 |
1.90 |
1.1.2工藝性能
a.零界點
Ac1=876℃、Ac3=925℃、Ar3=816℃、Ar1=725℃、Ms=105℃
b.相對密度：7.8克/公分3
c.熱膨脹系數
|
溫度范圍 |
|||||||
|
（℃） |
20~100 |
20~200 |
20~300 |
20~400 |
20~500 |
20~600 |
20~700 |
|
a×10-6/℃ |
8.2 |
10.2 |
11.3 |
11.8 |
12.4 |
12.7 |
12.9 |
d.揚氏彈性模具在常溫狀態用靜態數據測定方法，揚氏彈性模具E=23005kg/mm2
1.1.3不一樣熱處理溫度下的強度、晶粒大小、殘留馬氏體
|
熱處理溫度(℃) |
1050 |
1100 |
1150 |
1210 |
|
A殘（%） |
14 |
33 |
35 |
34 |
|
強度（HRC） |
57 |
60 |
61 |
60 |
|
晶粒大?。墸?/span> |
12-11 |
11-10 |
10-9 |
8-7 |
1.1.4物理性能(與Cr12MoV鋼對比)
|
鋼 號 |
抗壓強度抗拉強度 MPa |
抗拉強度 MPa |
彎折撓度值mm |
斷裂韌性 J／cm2 |
|
LD |
2550~3000 |
5000~5600 |
21～16 |
90～120 |
|
Crl2MoV |
2100~2600 |
2200~3300 |
3～4 |
20～30 |
1.1.5使用性能
煅造溫度范圍1120～850℃，鍛后砂冷。鍛后退火溫度860℃，淬火后強度HB170~240。
鉆削生產加工特性與GCr15、Cr12MoV鋼非常，其磨具可選用熱鍛成型。熱處理工藝裂開趨向比Cr12MoV鋼小得多。強烈推薦熱處理方法：850℃加熱，1100～1150℃熱處理，油冷后530～570℃淬火2～3次，每一次1～2鐘頭，強度HRC 57～63。
1.1.6應用實際效果
因為 LD模具鋼材具備與眾不同的強延展性和綜合性物理性能，因而，磨具使用壽命突顯，放眼望去受歡迎。現階段已在飛機場、轎車、滾動軸承、標件、電動機、家用電器、無線通信、單車、電動縫紉機、全自動洗衣機、電視、腕表、電度表、智能水表、傳動鏈條、五金工具和日用五金等領域的冷鍛、冷擠、冷沖、冷擠壓和冷拔等各種冷工磨具(160多種多樣)上應用，使用壽命各自比W18Cr4V、Cr12、W5Mo5Cr4V2、Cr12MoV、CrWMn、GCr15、60Si2Mn和T10A等鋼提升好幾倍～十幾倍，并使很多磨具使用壽命追上和貼近海外優秀水準。很多磨具用以出口商品和新品，得到 了顯著效果。
1.1.7LD運用案例
(1)地腳螺栓冷鐓光沖壓模具比Cr12MoV鋼提升使用壽命4倍之上。
(2)地腳螺栓冷鐓裁邊模比Crl2MoV鋼提升使用壽命5.4倍。
(3)螺帽冷鐓壓球模比Crl2MoV鋼提升使用壽命16倍。
(4)螺帽冷鐓六角沖針比60Si2Mn鋼提升使用壽命14倍。
(5)自行車中軸碗熱鍛模比Wl8Cr4V鋼提升使用壽命8—10倍。
(6)套筒扳手熱鍛沖針比W5Mo5Cr4V2鋼提升使用壽命4—5倍。
(7)內六角螺栓三序沖針比Wl8Cr4V鋼提升使用壽命4倍。
(8)滾動軸承圈電腦打字沖壓模具比GCr 15鋼提升使用壽命8—9倍。
(9)轎車板彈簧沖孔機沖壓模具比Cr12MoV鋼提升使用壽命6.4倍。
(10)8毫米超重型鋼絲網片沖刀比Wl8Cr4V鋼提升使用壽命2.5倍。
(11)工具鋼平墊圈沖壓模具比Cr l2鋼提升使用壽命9倍。
(12)不銹鋼板平墊圈沖壓模具比Cr l2鋼提升使用壽命10倍之上。
(13)外螺紋滾絲模比Crl2MoV鋼提升使用壽命2倍。比9CrSi鋼提升4倍。
(14)電動機鐵氧體磁芯沖壓模具比Crl2MoV鋼提升使用壽命2倍。
(15)腕表殼沖壓模具比Cr12鋼提升使用壽命5 倍
