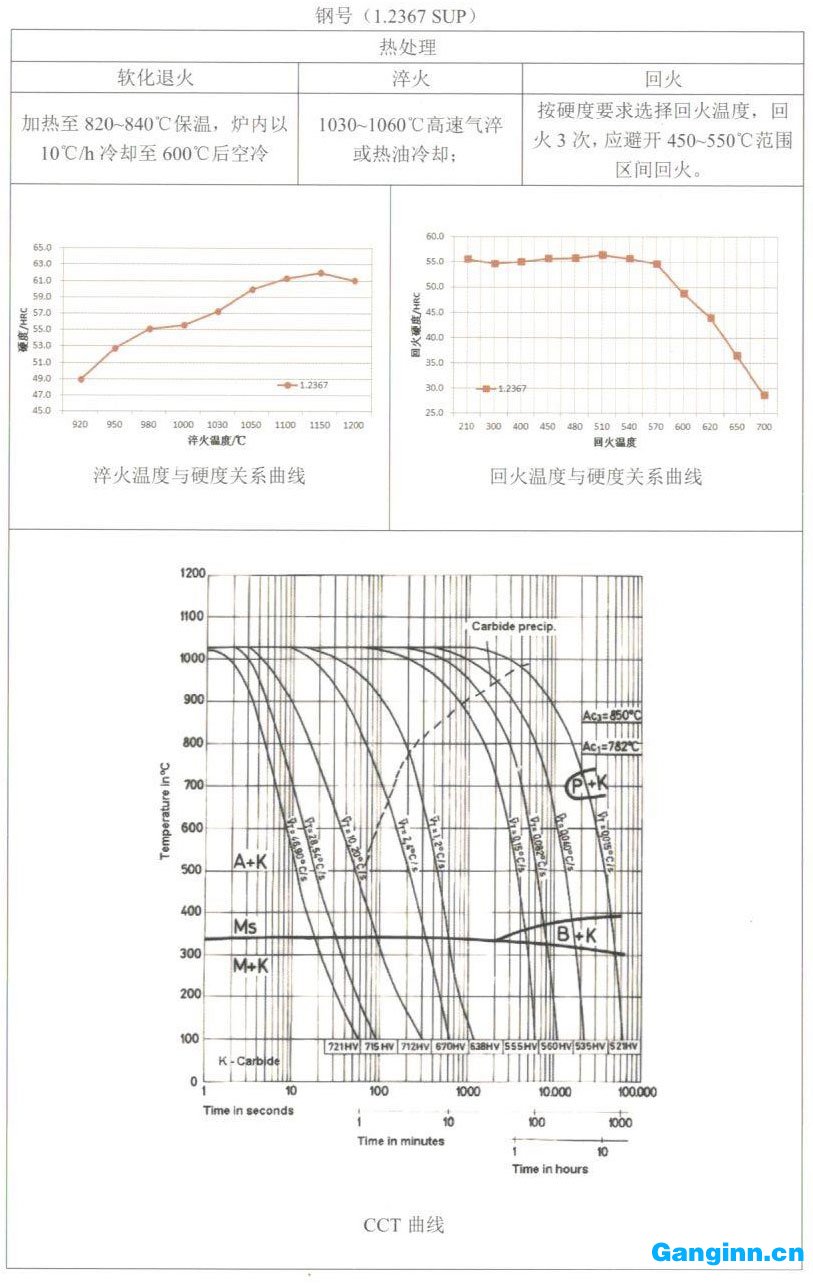

| 鋼號（1.2367 SUP） | ||||||||||
| 冶煉方法：電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 具有很好的耐熱性和好的高溫韌性；高的耐熱疲勞性和耐磨性；熱處理尺寸變化?。豢蛇M行氮化處理；良好的拋光性；較好的等向性。 |
||||||||||
|
主要應用： ? 長壽命壓力鑄造模具； ? 模鍛模仁和嵌件； ? 熱擠壓模具。 |
||||||||||
| 化學成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | V | P | S | |||
| 0.37 | 0.4 | 0.45 | 5.0 | 2.8 | 0.55 | ≤0.015 | ≤0.001 | |||
| 物理性質： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數（×10-6K） | ||||||
| 7.83 | - | 25.0 | 215000 | 20～200℃ | 20～400℃ | |||||
| 12 | 12.5 | |||||||||
|
超聲波探傷： 探傷標準：按GB/T4162 A級探傷,即平底孔≤φ2mm，或按照客戶要求。 |
||||||||||
| 純凈度： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|
交貨狀態： （1）交貨硬度：退火態交貨，交貨硬度≤229HB （2）組織狀態以及沖擊功要求：滿足北美壓鑄協會（NADCA）#207標準； （3）沖擊功試樣按鋼材的中心部位取樣，試樣熱處理要求按北美壓鑄模協會標準規定熱處理，保證試樣硬度：45±2HRC，試樣尺寸采用：7*10*55無缺口。 |
||||||||||
| 規格(直徑、厚度mm) | 心部沖擊功平均值不小于(J) | 單個試樣很小沖擊功不小于(J) | ||||||||
| >60～300 | 300 | 250 | ||||||||
| >300 | 280 | 220 | ||||||||

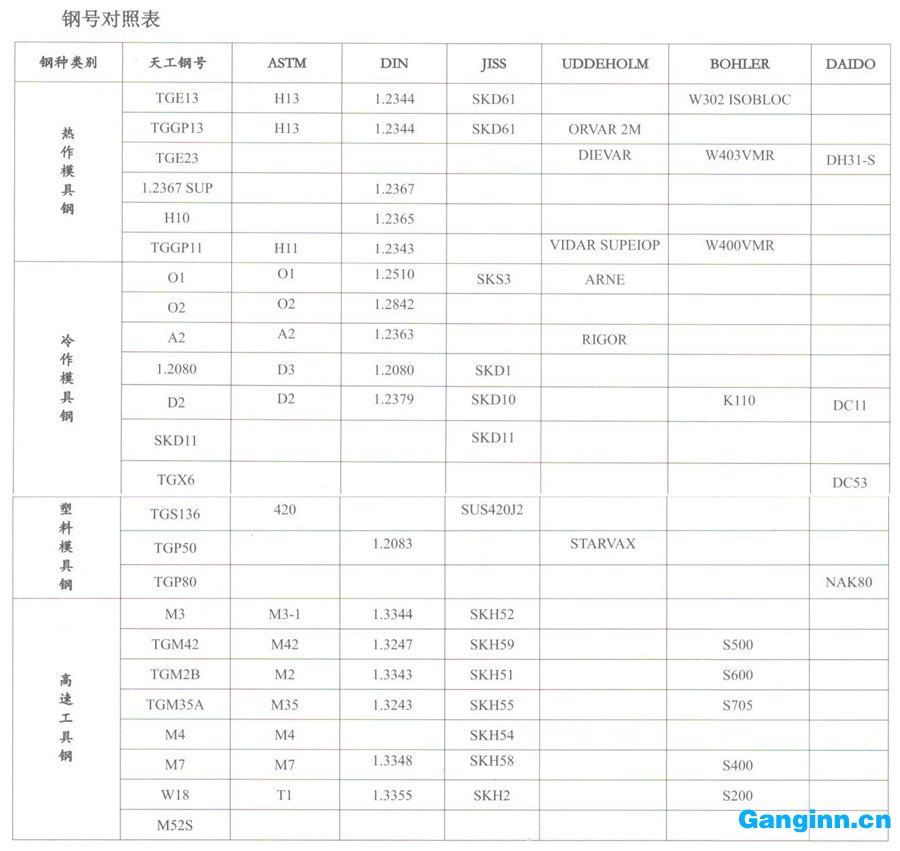

| 供貨規格： | ||||||||||
| 產品名稱 | 規格/mm | 材質 | ||||||||
| 鍛材圓鋼 | φ70～500 | 1.2367 SUP | ||||||||
| 鍛制模塊 | （120～400）×（300～800） | 1.2367 SUP | ||||||||
| 軋材圓鋼 | φ16～70 | 1.2367 SUP | ||||||||
| 軋制扁鋼 | （12～120）×（200～810） | 1.2367 SUP | ||||||||
資料中的敘述和數據為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權
聲明：內容摘自天工國際產品手冊，資料僅供參考。另資料如涉侵權，請聯系盈鋼 我們將及時刪除！
