【TGP80】天工模具鋼產品手冊——TGP80（NAK80

2020-09-07

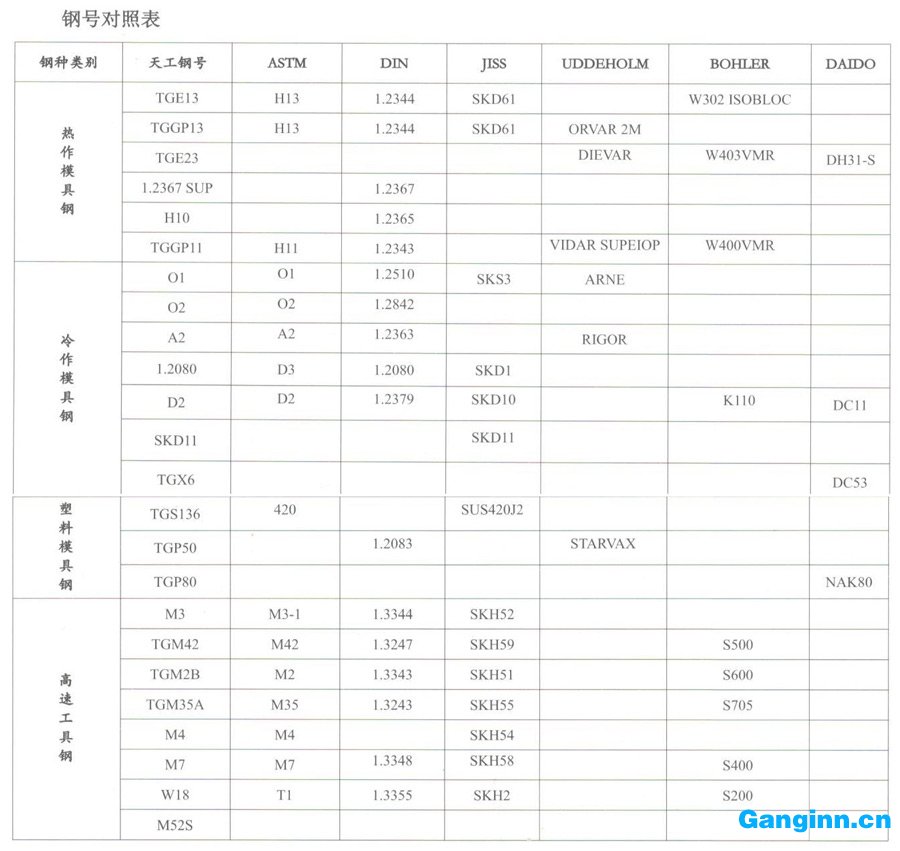

鋼號（TGP80）
冶煉方法：電弧爐+LF+VD+ESR
主要特性： 高鏡面性；硬度均勻；放電加工性能優越；蝕紋加工性能優越；模具加工后直接使用，無須熱處理。
主要應用： ? 鏡面塑料模具： ? 透明塑料模具：光學儀器零部件、光碟、醫療器械等； ? 重視放電加工表面質量的模具。
化學成分%：
	C	Si	Mn	Cu	Mo	Ni	Al	P	S
	0.15	≤0.45	1.55	1.0	0.35	3.1	0.95	≤0.025	≤0.003
物理性質：
	溫室密度 （Kg/m³）	溫室比熱 （J/Kg·K）		200℃熱導率 （W/m•K）		彈性模量 （N/mm²）	線膨脹系數（×10-6K）
	7.80	460		22		218000	20～200℃	20～400℃
							12.3	13.2
超聲波探傷： 探傷標準按GB/T 6402-2008 4級探傷標準，或按照客戶要求；
純凈度：
	A類		B類		C類		D類
	細系	粗系	細系	粗系	細系	粗系	細系	粗系
	0.5	0.5	1.0	1.0	1.0	1.0	1.5	1.0

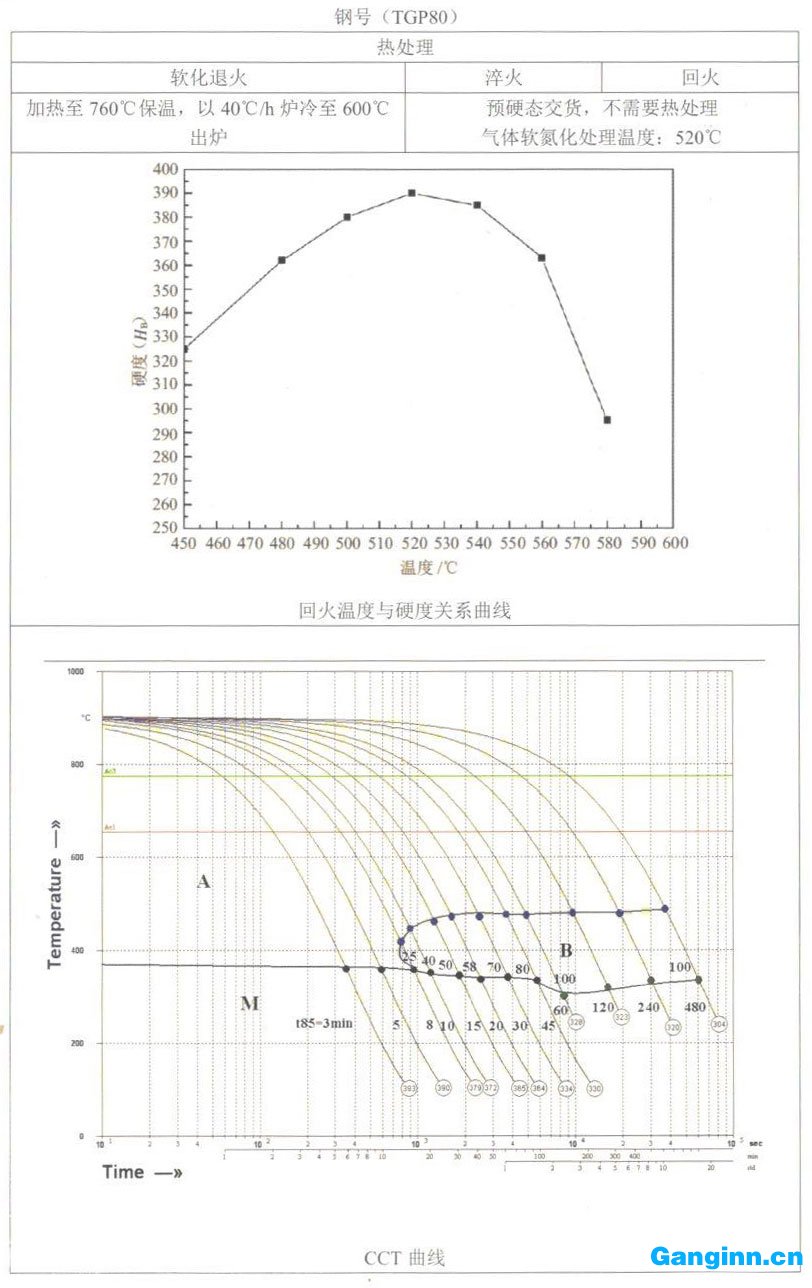

交貨狀態：（1）預硬態交貨，交貨硬度：38～42HRC。
供貨規格：
	扁鋼				模塊
	16～120mm×200～810mm				120～400mm×300～800mm
