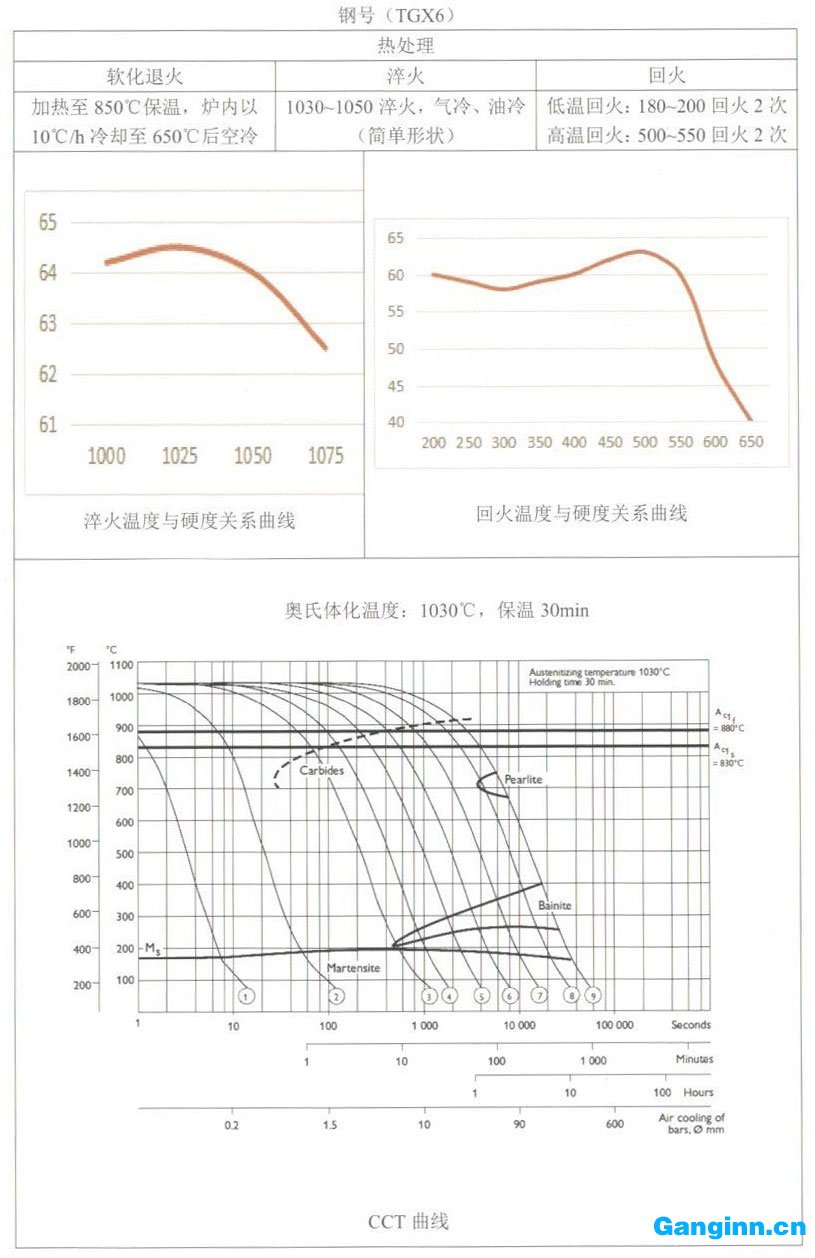

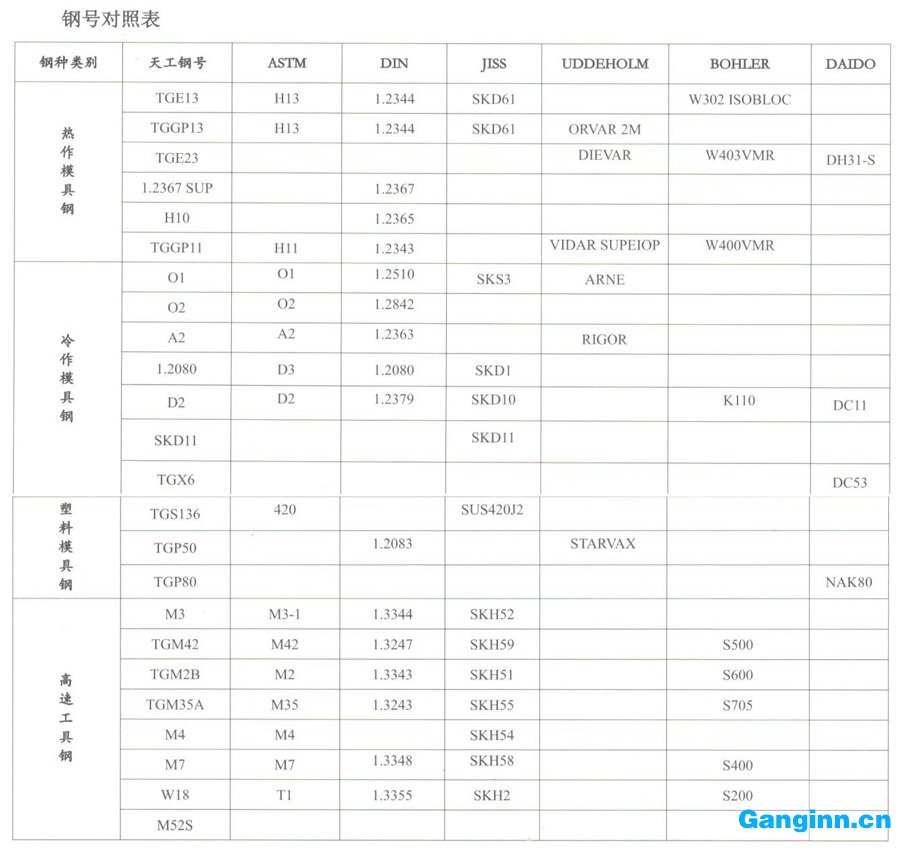

| 鋼號（TGX6） | ||||||||||
| 冶煉方法：（1）電弧爐+LF+VD；（2）電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 較高的韌性；高耐磨性能；熱處理尺寸變形小；粗大的碳化物得以改善；加工性能優越。 |
||||||||||
|
主要應用： ? 主要應用精密冷沖壓模具；線切割加工的精密沖裁及各種用途沖壓模等。 ? 長壽命汽車覆蓋件模具；關鍵部位的鑲塊模具。 ? 切邊模、滾邊模、拉絲模、搓絲模。 |
||||||||||
| 化學成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | W | V | P | S | ||
| 0.93 | 0.95 | 0.40 | 7.8 | 1.90 | - | 0.25 | ≤0.03 | ≤0.010 | ||
| 物理性質： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數（×10-6K） | ||||||
| 7.85 | 0.45 | 20.5 | 218000 | 20～200℃ | 20～400℃ | |||||
| 11.9 | 12.3 | |||||||||
|
超聲波探傷： 電爐鋼：探傷標準：SEP1921-D/d級探傷，按GB/T4162標準評定B級或按照客戶要求； 電渣鋼：探傷標準：SEP1921-E/e級探傷，按GB/T4162標準評定A級或按照客戶要求 |
||||||||||
|
純凈度： 電爐鋼： |
||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.5 | 1.0 | 2.0 | 1.5 | 1.5 | 1.0 | 1.5 | 1.5 | |||
| 電渣鋼： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|
交貨狀態： （1）退火態交貨，交貨硬度≤255HB （2）共晶碳化物不均勻度符合伯樂標準 |
||||||||||
| 供貨規格： | ||||||||||
| 圓鋼 | 扁鋼 | 模塊 | ||||||||
| φ1～310mm | 12～200×200～660mm | 12～150×300～600mm | ||||||||
資料中的敘述和數據為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權
聲明：內容摘自天工國際產品手冊，資料僅供參考。另資料如涉侵權，請聯系盈鋼，我們將及時刪除！
