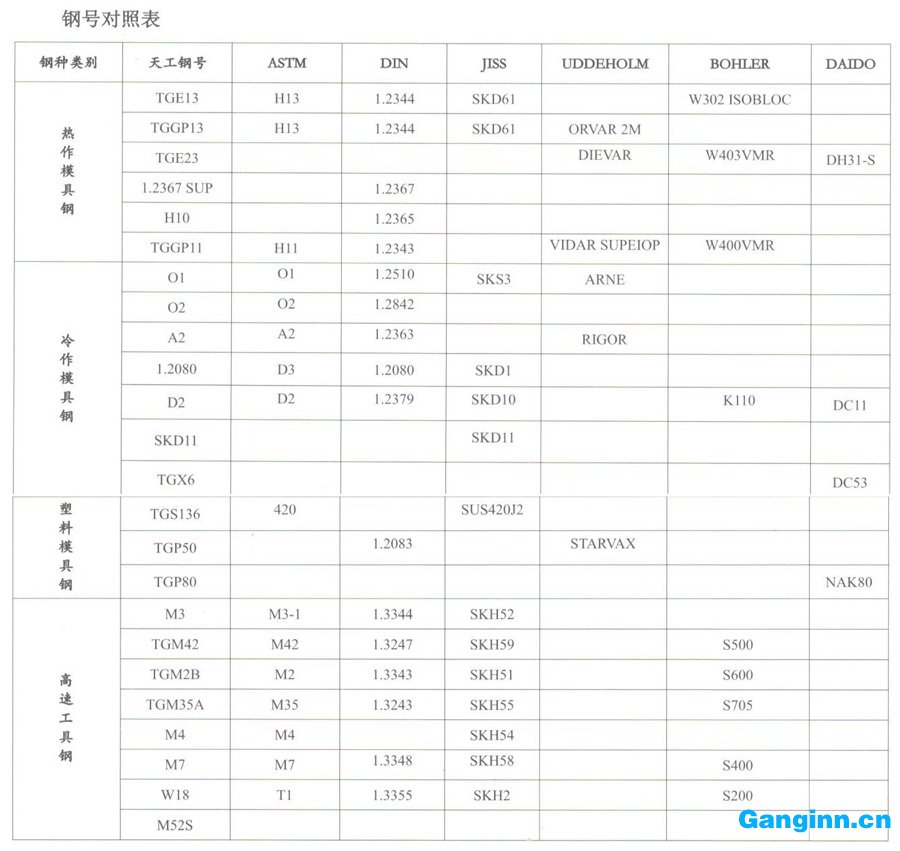

| 鋼號（A2） | ||||||||||
| 冶煉方法：（1）電弧爐+LF+VD；（2）電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 空冷淬透性鉻鋼；具有一定的沖擊韌性和較好的耐磨性；具有良好的空淬性能；空淬尺寸變形小；碳化物均勻細小，韌性佳，高耐磨性。 |
||||||||||
|
主要應用： ? 拉伸模，卷邊模，壓花模 ? 沖壓模、冷成型模 ? 磨損性塑料成型模 ? 切削工具 |
||||||||||
| 化學成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | W | V | P | S | ||
| 1.0 | 0.3 | 0.7 | 5.1 | 1.15 | - | 0.3 | ≤0.030 | ≤0.010 | ||
| 物理性質： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數（×10-6K） | ||||||
| 7.7 | 460.5 | 26 | 203000 | 20～200℃ | 20～400℃ | |||||
| 12.9 | 13.8 | |||||||||
|
超聲波探傷： 電爐鋼：探傷標準：SEP1921-D/d級探傷，按GB/T6402-2008標準評定3級或按照客戶要求； 電渣鋼：探傷標準：SEP1921-E/e級探傷，按GB/T6402-2008標準評定4級或按照客戶要求； |
||||||||||
|
純凈度： 電爐鋼： |
||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.5 | 1.0 | 2.0 | 1.5 | 1.5 | 1.0 | 1.5 | 1.5 | |||
| 電渣鋼： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|

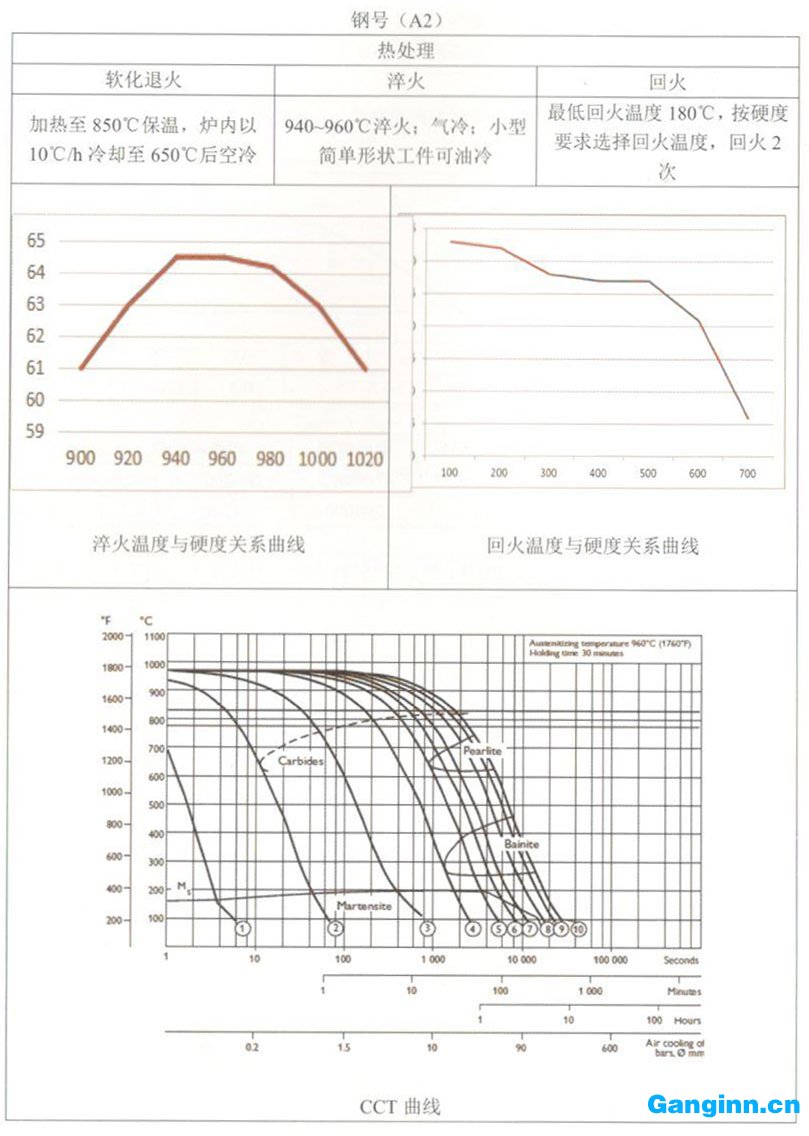

交貨狀態： （1）退火態交貨，交貨硬度≤245HB （2）珠光體組織按GB/T1299-2014 標準圖A.3評定1～5級 |
||||||||||
| 供貨規格： | ||||||||||
| 產品名稱 | 電爐鋼供貨規格/mm | 電渣鋼供貨規格/mm | ||||||||
| 鍛材圓鋼 | φ70～200 | φ70～513 | ||||||||
| 軋材圓鋼 | φ16～70 | φ16～70 | ||||||||
| 軋制扁鋼 | （12～70）*（200～610） | （12～120）*（200～810） | ||||||||
| 小扁鋼 | 厚度30mm以下寬度 150mm各種規格的小扁鋼 | |||||||||
| 薄板 | 厚度10mm以下薄板 | |||||||||
資料中的敘述和數據為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權
聲明：內容摘自天工國際產品手冊，資料僅供參考。另資料如涉侵權，請聯系盈鋼，我們將及時刪除！
